Einführung
Die neuen 'Mini'-Stromverteilungsmodule von CARTEK wurden entwickelt, um Sicherungen und Relais zu ersetzen und somit die Fahrzeugverkabelung zu vereinfachen. Diese Mini-Stromverteilungsmodule können als Erweiterungseinheiten für größere PDMs oder separat verwendet werden.
Wesentliche Merkmale
- Kleines, leichtes, robustes Design - nur 110 g.
- Vollständig vergossen zum Schutz vor Wasser und Schmutz, Stößen und Vibrationen.
- Alle Anschlüsse über versiegelten 12-poligen Deutsch DT-Stecker.
- Der maximale Ausgangsstrom kann in 5A-Schritten (max. 20A) pro Kanal konfiguriert werden. Wählbare 'Soft Start'-Option für die Ansteuerung von Geräten mit hohem Einschaltstrom wie Lüftern oder Pumpen. Die Ausgänge können für höhere Ströme kombiniert werden.
- Ausgelöste Ausgänge können entweder durch einen Zündungszyklus oder durch Drücken der Taste am PDM-Gerät zurückgesetzt werden.
- Die Steuereingänge können für die Aktivierung von Signalen mit hohem oder niedrigem Pegel, für Trigger mit steigender oder fallender Flanke oder für PWM-Eingangssignale (max. 200 Hz) konfiguriert werden.
- Die Ausgänge haben wählbare Funktionen wie Blinken (für Blinker), Zeitverzögerung Ein (für beheizte Scheiben usw.), Zeitverzögerung Aus (für den Betrieb von Lüftern, wenn das Fahrzeug ausgeschaltet ist).
- Die PDMs verfügen über einen konfigurierbaren Aux-Eingang, der als Zündungseingang fungieren kann, z. B. als Signal vom Batterie-Isolator, Hauptschalter oder Zündschalter.
- RGB-Status-LEDs am PDM zeigen den Status der Eingänge und Ausgänge an.
- Das PDM-04C verfügt über vier Leistungsausgänge sowie eine CAN-Bus-Konnektivität zur Übertragung von Diagnosedaten, einschließlich Ausgangsstatus, Spannung, Stromstärke, Konfigurationseinstellungen usw. Die Ausgänge können auch über den CAN-Bus bedient werden.
- Die gesamte Programmierung erfolgt über die integrierte Drucktaste am PDM - ein Laptop ist nicht erforderlich.

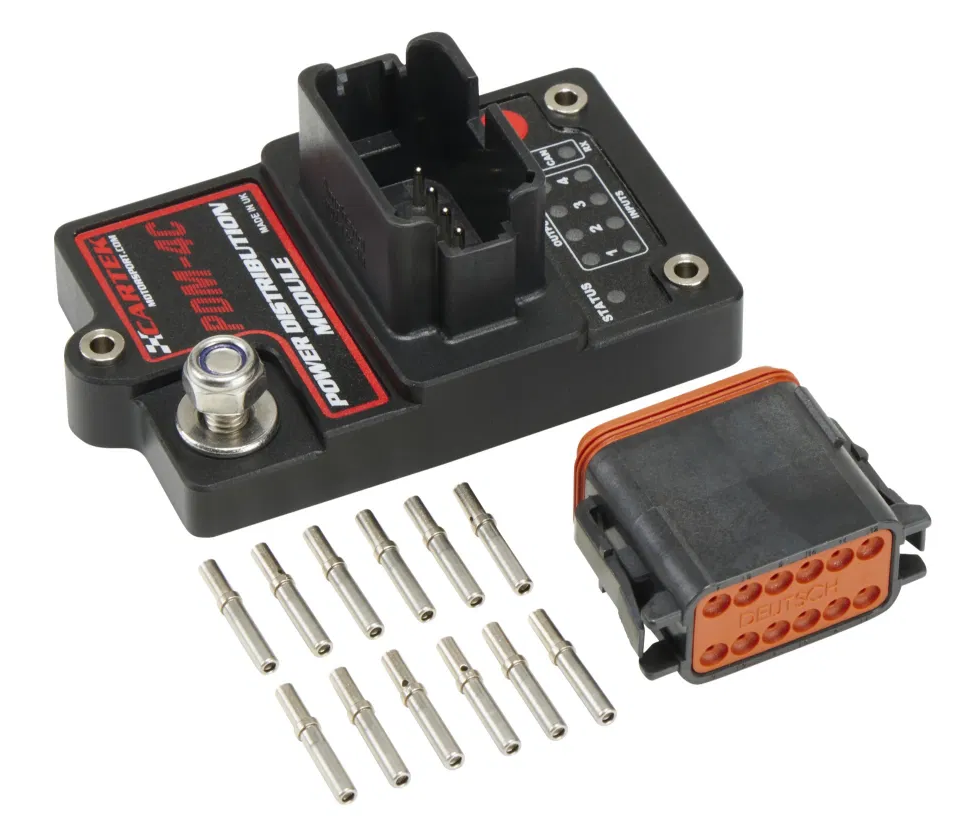

Inhalt des Kits
1 x PDM (CK-PDM-4C)
1 x Deutsch DT Stecker mit gedrehten Kontakten
Link zur Bedienungsanleitung

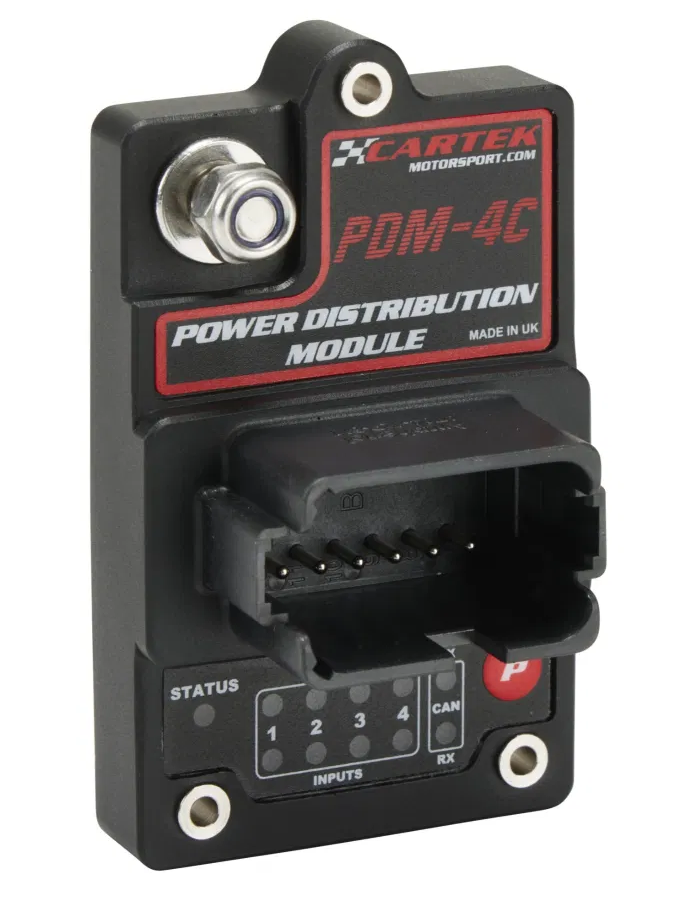

.PNG "CARTEK PDM-4C Power Distribution Modul (4 Kanal mit CAN Bus)")

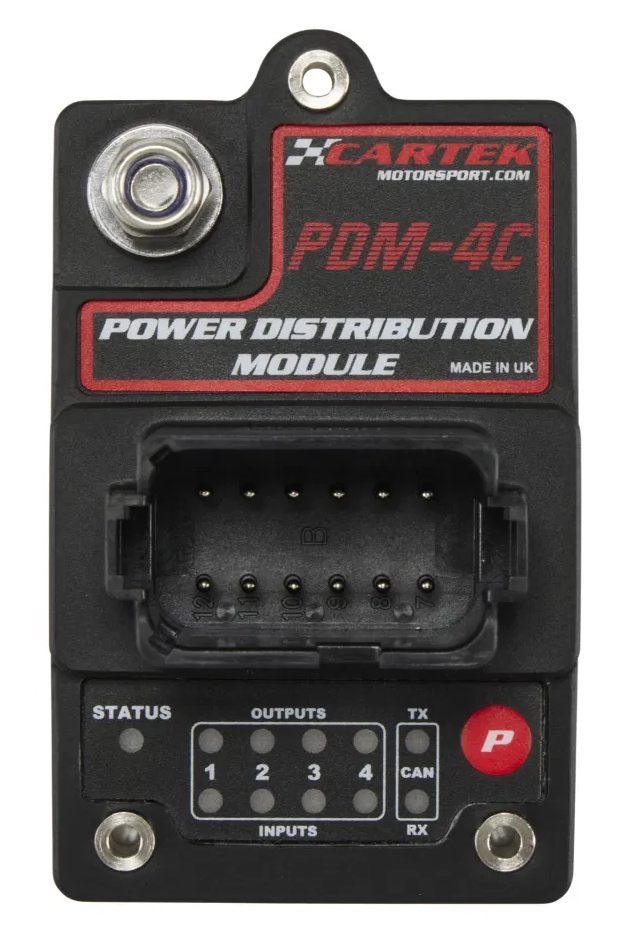

.PNG "Preview: CARTEK PDM-4C Power Distribution Modul (4 Kanal mit CAN Bus)")
